1）顯示屏必須是同步控制系統。
2）需要一臺專用（或后臺監控主機兼用）控制電腦，要求： a) 該電腦配備一塊獨立顯卡，并且顯卡至少有兩個輸出口，且其中至少一個是 DVI數字輸出口。
b) 主板上需可擴展的 PCI 卡槽，用于安裝顯示屏控制系統的發送卡。
3）后臺監控系統最好是公司的 MTC 軟件，如果不是我公司自己的自動化軟件，在具備前面兩條的同時，還需要自動化軟件廠商提供相應的軟件接口，最終由公司的 MTC 自動化軟件實現顯示主接線圖、開關位置、實時數據、監控視頻等功能。
4）如果需要顯示復雜的視頻監控且顯示屏的分辨率較大時需配置 led 視頻處理器。
5）以上四條是實現 LED 顯示屏顯示主接線圖、開關位置、實時數據、監控視頻等功能的必備條件。
作辦公用時（顯示歡迎標語）：
顯示屏可以是同步或異步控制系統。如果是同步系統，電腦要求必須滿足上面文字第“2”條中的 a、b 兩條。如果是異步系統則電腦無特殊要求。

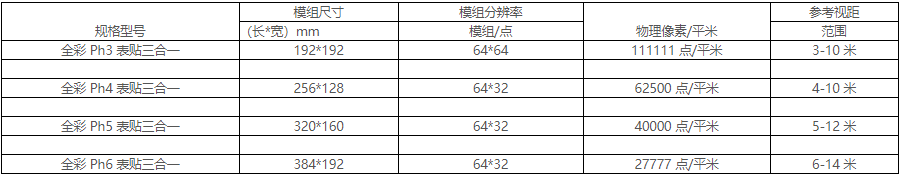

2、常用 LED 顯示屏選型參數表戶內常用 LED 顯示屏模組選型對照表（技術參考）
1)室內顯示屏尺寸是上表所對應模組長寬的整數倍；
2)以全彩 P6 點陣顯示屏實際顯示面積為例：模組尺寸是 384mm3192mm；
寬＝384mm3 8 （橫向 8 塊模組）＝3072mm；
高＝192mm310 （縱向 10 塊模組）＝1920mm；
顯示屏顯示面積＝3.072m31.92m＝5.898 ㎡；
8 塊、10 塊是根據項目的實際需求和業主業主要求的面積要求來確定的。
公司戶內顯示屏邊框厚是 35mm，所以顯示屏面積：=（3072+70）3（1920+70）=6.25 ㎡
3、顯示屏主要安裝方式
鑒于大部分 LED 顯示屏是壁掛式或落地式安裝，現僅就這兩種安裝方式做主要說明。
4、壁掛式安裝
圖一顯示屏掛裝于目標承重墻上的安裝方式為壁掛式安裝，要求目標墻墻體平整、承重。
5、線纜預埋要求
項目在實施前需預埋線纜到 LED 顯示屏的后面。對于同步 LED 顯示屏，線纜分為電源線和數據線，兩種線纜要求如下：
1)電源線要求：如果 LED 顯示屏面積不超過 10 平方米，電源線采用單相三線制，火線和零線的線徑不小于 4 平方毫米，地線線徑不小于 1.5 平方毫米；顯示屏面積在 10-40 平米時，電源線采用三相五線制，相線和零線不小于 4 平方毫米，地線不小于 2.5 平方毫米。用于控制 LED 顯示屏電源的空氣開關可放置在交流屏上，10 平米左右的屏選用額定電流為 32A 的小型空氣開關，顯示屏面積減小時，空氣開關額定電流也相應減小，具體請參考 LED 顯示屏的額定功率（詳見顯示屏銘牌）。
2)屏體面積超過 20 平米時，屏體電源需采用三相五線制，還需配備屏體專用配電箱，采取整屏分步上電法。
（注意：顯示屏電源和邊框務必可靠接地，防止靜電對 LED 顯示屏造成損壞。）
3) 數據線要求：數據線采用超五類 8 芯雙絞線（網線），用于 LED 顯示屏傳輸數據，放置于 LED 顯示屏和控制卡所在的電腦之間，不支持千兆交換機。對于小于 10 平方米的 LED 顯示屏，需要預埋 2 根網線（一用一備），當 LED 顯示屏分辨率超過 1280*768 時，需預埋 6根網線（4 用 2 備）。同步屏數據線距離超過 150 米時須加中繼。
圖二 電源線、網線可預留在顯示屏后面，安裝完成后線纜全部遮擋
圖三 電源線、網線可預留在顯示屏后面，安裝完成后線纜全部遮擋
圖四 壁掛式顯示屏安裝流程：（電源位置、控制卡位置參考裝箱附帶的安裝圖紙）
6、安裝步驟
（注意：顯示屏電源和邊框務必可靠接地，防止靜電對 LED 顯示屏造成損壞。）
1) 先安裝框架
目前室內小于 20 平米的 LED 顯示屏都采用磁吸式安裝，可前維護，所以必須首先安裝顯示屏的框架。如圖二，首先把電源、控制卡固定到框架上并接好線，然后再把框架固定在目標墻上，固定框架時務必確保框架安裝牢靠、水平，對角線誤差小于 3mm。
2） 電源通電測試
框架安裝完畢并且電源、控制卡都已經安裝到位，接好電源、地線時，先仔細用萬用表檢查電源線是否有誤，檢查確定無誤后，接通 LED 顯示屏電源，觀察電源、控制卡是否工作正常，無異常后，斷開 LED 顯示屏電源，準備下一步工作。
3） 組屏
本著盡可能減小拼裝縫隙的原則（拼縫小于 0.5mm、平整度小于 0.5mm）。應首先安裝屏體最底層的一行模組，安裝時，一般采用正對顯示屏從右往左的方向進行（沿著主數據排線的走向和數據走向，方便安裝），每塊模組先接數據排線，再接 5V 電源線，連接好后通過模組背后的強磁鐵吸附框架 U 型鍍鋅梁上。模組安裝時請務必注意模組絲印、箭頭方向及數據線走向、電源線的接插方向，詳見下列圖片說明。
模組說明：
每個顯示屏模組都有 2 個數據接口（一個輸入一個輸出）和 1 個電源接口。有些模組有
4)個數據口（兩個輸入兩個輸出），一般模組上都有標識。
模組數據輸入口：接控制卡或者前級模組的輸出信號
模組數據輸出口：給后級模組提供數據輸入信號
模組的電源接口，防反插，但務必注意電源端的正負極，紅接正極，黑接負極
HUB 數據信號定義（插在控制卡上）
控制板和模組輸入口的針腳定義，不要插反，否則會燒毀顯示屏模組
正確的數據線連接：注意數據線紅線的方向，控制卡輸出口針腳定義和模組必須一致。
控制卡的 J1 輸出腳接插本卡控制區域的第一行，J2 控制第二行，以此類推
7、與電腦硬件連接
顯示屏模組安裝完畢后，再次用萬用表檢查電源，確定無誤后方可上電調試。通電前，連接顯示屏后接收控制卡之間的網線。網線線序同為 568A 或 568B，連接好 LED 顯示屏接收控制卡和發送卡之間的網線。發送卡安裝于控制主機的電腦主板上，連接好 DVI 線和 USB 線，硬件鏈接完成。詳見下圖：
顯示屏控制系統中的各功能卡，一般面積不大的全彩屏，只用到一張發送卡，3-6 張不等的接收卡。
控制系統所用的 DVI 線纜，連接顯卡和發送卡的 DVI 口
控制系統所用的 USB 線纜，連接發送卡和電腦 USB，用于設置發送卡的數據
發送卡插在主板的 PCI 插槽中，硬件鏈接如圖
發送卡，插在電腦主板的 PCI 插槽上，只取 PCI 插槽的電源，不存在硬件兼容問題插卡時請注意取下金手指上的保護膜
發送卡接口如圖所示，從左依次為 RJ45，3.5 寸音頻口，USB 口，DVI 口落地安裝方式只是屏體安裝方式不同，安裝調試步驟與壁掛式相同，不再贅復。落地式安裝需要注意安裝底座必須可以承重，落地的底座必須牢靠、穩固。
屏風式
落地式每個顯示屏在包裝箱里，有一份詳細的安裝圖紙，按照圖紙結合本說明，可以順利完場安裝， 顯示屏安裝分三步，1，安裝框架，保證框架橫平豎直；2、安裝電源、控制卡；3、安裝磁吸式顯示板。
